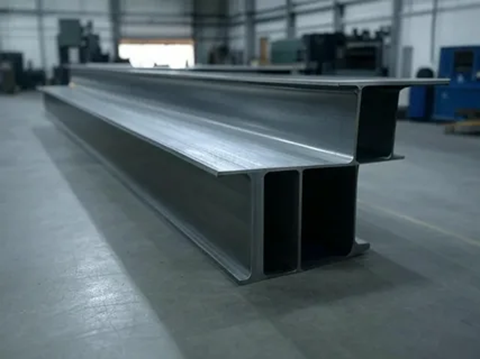

Двутавровая балка: требования, классификация и правила монтажа

Двутавровые балки применяются в строительстве для перекрытий, колонн, прогонов и усиления проёмов, когда требуется высокая несущая способность при сравнительно небольшой массе металла. Их форма эффективно распределяет материал по высоте сечения, благодаря чему элемент лучше сопротивляется изгибу и снижает прогибы в пролёте.

Правильный выбор профиля и корректный монтаж напрямую влияют на долговечность здания: ошибки в опирании, сварке или болтовых соединениях приводят к локальным напряжениям, деформациям и ускоренной коррозии. Ниже собраны ключевые требования, основные разновидности и практические ориентиры по установке.

Виды и монтаж

В практике используют следующие разновидности профилей:

• Прокатные – изготавливаются горячей прокаткой, отличаются стабильной геометрией и удобны для типовых пролётов.
• Сварные – собираются из листовых заготовок, позволяют получить индивидуальную высоту, толщины и соотношения полок под конкретную нагрузку.
• Усиленные и составные – применяются при реконструкции, когда нужно нарастить несущую способность накладками, ребрами жёсткости или парной работой элементов.
• Специальные решения – варианты с технологическими отверстиями, перфорацией, нестандартными полками и узлами под инженерные системы, когда это предусмотрено расчётом.

Порядок монтажа

Монтаж выполняют по проекту производства работ и технологическим картам, а общий алгоритм обычно включает:

1. Подготовку: входной контроль, сверку маркировки, проверку геометрии, подготовку опорных поверхностей и мест стыков.
2. Строповку и подъём: подбор траверс и строп с учётом массы и длины, исключение ударных нагрузок, применение оттяжек для управления положением.
3. Установку на опоры: выверку отметок и осей, обеспечение заданной длины опирания, монтаж временных прихваток или болтов.
4. Окончательное закрепление: выполнение сварных швов или затяжка высокопрочных болтов в установленной последовательности, установка ребер и диафрагм.
5. Контроль: проверка положения по геодезии, визуально-измерительный контроль соединений, при необходимости – неразрушающий контроль.
6. Защиту: восстановление покрытий в зоне швов, герметизация и окраска, маркировка и оформление исполнительной документации.

Типовые ошибки и как их избежать

Чаще всего проблемы возникают из-за неправильного опирания, ослабления стенки отверстиями без расчёта, нарушения технологии сварки, перегрева металла и отсутствия временных связей при монтаже. Чтобы снизить риск, не меняют узлы «на месте» без согласования, применяют монтажные распорки и связи до набора пространственной жёсткости, а также выполняют работы по соединениям только аттестованным персоналом с соблюдением технологических режимов.

Двутавровая балка эффективна только при соблюдении проектных требований: от выбора сечения и стали до качества узлов и защиты поверхности. Комплексный подход к расчёту, изготовлению и монтажу позволяет получить предсказуемую несущую способность и долговечность конструкции.

Нормативные параметры и допуски при выборе двутавра

При подборе двутавровой балки важно ориентироваться не только на расчетную несущую способность, но и на нормативно закрепленные геометрические параметры и допуски. Это позволяет заранее исключить несовместимость с узлами, ошибку в посадочных размерах, проблемы при стыковке и отклонения, влияющие на фактическую работу элемента в конструкции.

Нормативные параметры задают типоразмеры и диапазоны предельных отклонений по высоте, ширине полок, толщине стенки и полок, длине, прямолинейности и скручиванию. Соблюдение допусков подтверждает качество проката и обеспечивает повторяемость результата при монтаже и контроле.

Что проверить по нормам и допускам перед закупкой

Ключевые геометрические параметры двутавра должны соответствовать выбранному типу профиля и проектной документации. Проверка начинается с сопоставления марки (типоразмера) и фактических размеров по сертификату качества и (при необходимости) входному контролю.

• Высота профиля (h) – влияет на жесткость и прогиб.
• Ширина полки (b) – определяет устойчивость и удобство опирания/стыковки.
• Толщина стенки (s) – критична для устойчивости стенки и восприятия поперечных усилий.
• Толщина полки (t) – влияет на устойчивость полок и работу в узлах.
• Радиусы сопряжений/уклоны (если предусмотрены стандартом) – важны для примыканий, ребер, накладок.
• Площадь сечения и масса погонного метра – контроль соответствия поставки и расчетных характеристик.

Допуски по геометрии и форме определяют, насколько фактический прокат может отличаться от номинала без потери пригодности. На практике именно отклонения по форме чаще всего создают сложности при сборке и требуют корректировок на площадке.

• Отклонения по размерам (h, b, s, t) – влияют на посадку в узлах, сварные/болтовые соединения и фактическую жесткость.
• Отклонение по длине – важно при поставке мерной/немерной длины и при стыковке в проектных отметках.
• Прямолинейность – определяет необходимость правки и точность монтажа.
• Скручивание (винтоватость) – критично для балок с монтажом по отметкам и для элементов с сопряженными полками.
• Плоскостность/непараллельность полок – влияет на качество опирания и сборку соединений.

Сопроводительные документы и контроль – обязательная часть выбора, потому что допуски и параметры подтверждаются не «на глаз», а документально и измерениями.

1. Запросить сертификат качества на партию с указанием марки профиля, плавки/партии, фактической массы и результатов контроля.
2. Сверить проектные требования к типу профиля, длине, категории точности/качества (если указано в спецификации).
3. Провести входной контроль критичных размеров и формы для ответственных конструкций: выборочные замеры h, b, толщин, прямолинейности и скручивания.
4. Зафиксировать результаты (акт/ведомость), чтобы исключить споры при приемке и монтаже.

Итог: правильный выбор двутавра – это сочетание расчета и проверки нормативных параметров с допусками. Если типоразмер подтвержден документами, геометрия укладывается в допустимые отклонения, а форма проката не мешает сборке, балка будет предсказуемо работать в конструкции и не потребует лишних доработок на монтаже.
