Дифавтомат для квартиры: что это, зачем нужен и как не ошибиться с выбором

Делаете ремонт в квартире и электрик говорит: «Нужен дифавтомат». Вы киваете, делая вид, что понимаете, о чем речь, но в голове вопрос: а что это вообще такое?

И главное – зачем он нужен, если есть обычные автоматы? Или это то же самое, что УЗО? А может, вообще можно обойтись без него?

Давайте разбираться без лишней технической терминологии. Если коротко: дифавтомат – это защита «два в одном». Он защищает и от короткого замыкания (как обычный автомат), и от утечки тока (как УЗО). Один из лучших вариантов для квартиры – Hager ADA966D, компактный дифавтомат на 16А с защитой от утечки 30мА, который идеально подходит для розеточных групп и отдельных мощных приборов.

Но обо всем по порядку. Разберем, что это за устройство, чем оно отличается от УЗО, когда без него точно не обойтись, и как не ошибиться с выбором.

Что такое дифавтомат простыми словами

Представьте: в вашей квартире сразу две угрозы от электричества. Первая – перегрузка и короткое замыкание. Включили одновременно чайник, микроволновку, обогреватель – проводка не выдержала, начала греться. Или где-то провод перетерся, оголилась изоляция – бац, короткое замыкание. От этого защищает обычный автоматический выключатель (просто «автомат»).

Вторая угроза – утечка тока. Где-то нарушилась изоляция, и ток начал «убегать» мимо проводов – например, через поврежденный корпус стиральной машины или через влажную стену. Это опасно по двум причинам:

• Удар током – прикоснулись к такому прибору, и вас ударит током (а если влажные руки или стоите на мокром полу – может быть смертельно опасно)
• Пожар – ток утечки греет провода и изоляцию в местах повреждения, что может привести к возгоранию

От утечки защищает УЗО (устройство защитного отключения). Оно «видит», что ток на входе и выходе отличается – значит где-то утекает – и моментально вырубает электричество.

А дифавтомат – это УЗО и автомат в одном корпусе. То есть он защищает сразу от всего:

• От перегрузки (если включили слишком много приборов)
• От короткого замыкания (если провода где-то замкнулись)
• От утечки тока (если где-то нарушена изоляция)

Одно устройство вместо двух. Удобно, компактно, и в щитке места меньше занимает.

Почему именно на 16А?

16 ампер – это самый распространенный номинал для розеточных групп в квартирах. Такой дифавтомат выдерживает нагрузку примерно 3,5 кВт (16А × 220В = 3520 Вт). Этого достаточно для:

• Группы обычных розеток (телевизор, компьютер, зарядки)
• Стиральной машины (обычно 2-2,5 кВт)
• Посудомоечной машины (1,5-2,5 кВт)
• Кондиционера небольшой мощности (до 3 кВт)
• Водонагревателя до 3 кВт

Для более мощных приборов (электроплита, духовка, мощный бойлер) нужны дифавтоматы на 25А, 32А или 40А. Но 16А – это золотая середина для большинства бытовых нужд.

Дифавтомат или УЗО + автомат – что лучше?

Вот тут начинается самое интересное. Есть два варианта защиты:

Вариант 1: УЗО + автомат (два отдельных устройства)
Сначала ставят УЗО, потом последовательно с ним – автомат. Оба устройства работают вместе, но это два разных прибора.

Вариант 2: Дифавтомат (одно устройство)
Все в одном корпусе. Занимает в щитке всего 2 модуля (места как для одного прибора).

Так что лучше? Давайте честно – у каждого варианта есть плюсы и минусы.

Плюсы дифавтомата:

• Компактность – занимает меньше места в щитке. Если щиток небольшой (как обычно в квартирах) – это важно
• Проще монтаж – подключать один прибор проще и быстрее, чем два
• Меньше соединений – меньше точек подключения = меньше вероятность ошибки и плохого контакта
• Выглядит аккуратнее – щиток не захламлен кучей проводов между устройствами

Минусы дифавтомата:

• Дороже – стоит примерно столько же или чуть дороже, чем УЗО + автомат вместе
• При поломке меняется целиком – если сломалась какая-то часть, менять придется весь дифавтомат
• Сложнее диагностика – когда он отключился, не всегда понятно от чего: от перегрузки или от утечки (хотя в современных моделях есть индикаторы)

Плюсы связки УЗО + автомат:

• Легче понять причину отключения – если выбило автомат, значит перегрузка или КЗ. Если сработало УЗО – утечка тока
• Дешевле ремонт – если что-то сломалось, меняете только одно устройство, а не оба
• Гибче схемы – можно поставить одно УЗО на несколько автоматов (экономия)

Минусы связки УЗО + автомат:

• Занимает больше места – УЗО занимает 2 модуля, автомат – 1 модуль. Итого 3 модуля вместо 2
• Больше проводов – нужно соединять два устройства между собой, больше соединений
• Дольше монтаж – электрик потратит больше времени на подключение

Вывод: Для квартиры, где важна компактность щитка и простота монтажа, дифавтомат – отличный выбор. Особенно если ставите защиту на отдельные мощные приборы (стиральная машина, посудомойка, кондиционер) – по одному дифавтомату на каждый прибор. А если делаете сложную разветвленную схему с множеством линий – тогда имеет смысл рассмотреть связку УЗО + автоматы.

Что означает маркировка ADA966D и 1P+N

На корпусе дифавтомата куча букв и цифр. Давайте разберем, что они означают, на примере Hager ADA966D.

ADA966D – это артикул Hager. По нему можно найти именно эту модель. Но что важнее – характеристики:

1P+N – это количество полюсов. Расшифровка:

• 1P – один полюс под фазу (один фазный провод)
• N – полюс под ноль (нулевой провод)

Это значит, что дифавтомат подходит для однофазной сети 220В (а она как раз в большинстве квартир). Фаза и ноль подключаются на дифавтомат, и он контролирует оба провода.

Важно: 1P+N – это не то же самое, что 2P (двухполюсный). В чем разница?

• 1P+N – защита стоит только на фазе, ноль просто коммутируется (проходит через устройство, но не защищен отдельно). Дешевле, компактнее, подходит для большинства случаев
• 2P – защита стоит и на фазе, и на нуле. Обязательно для TN-C систем (где нет отдельного заземления) и для мощных приборов

Для современных квартир с системой TN-S или TN-C-S (где есть отдельный защитный ноль PE) вполне подходит 1P+N. Он дешевле и занимает всего 2 модуля в щитке вместо трех.

C-16A – характеристика расцепления и номинальный ток:

• C – тип время-токовой характеристики. Означает, что дифавтомат отключится мгновенно при токе в 5-10 раз больше номинала (то есть при 80-160А). Тип C – стандарт для квартир, подходит для большинства бытовых приборов
• 16A – номинальный ток. Это максимальная постоянная нагрузка, которую выдерживает дифавтомат. Как мы уже говорили, 16А = примерно 3,5 кВт при 220В

30mA – ток утечки, при котором срабатывает защита от утечки:

• 10mA – сверхчувствительные, для детских комнат и ванных (там, где высокий риск удара током)
• 30mA – стандарт для защиты человека. Это безопасная величина утечки, которая не причинит серьезного вреда (почувствуете удар, но он не смертелен)
• 100mA, 300mA – для пожарной безопасности (защищают проводку от возгорания, но не защищают человека от удара)

Для розеток и бытовых приборов всегда выбирают 30mA – золотой стандарт.

6kA – отключающая способность при коротком замыкании:

• 4,5kA – для старых домов с изношенной проводкой (там ток КЗ обычно невелик)
• 6kA – стандарт для современных квартир и домов. Hager ADA966D как раз с такой отключающей способностью
• 10kA – для промышленных объектов и мощных вводов

6kA – это 6000 ампер. Столько может течь в момент короткого замыкания, и дифавтомат должен разорвать цепь, не разрушившись сам. Для квартиры 6kA более чем достаточно.

Тип A – тип дифференциальной защиты:

• Тип AC – реагирует только на переменный ток утечки. Дешевле, но подходит не для всех приборов
• Тип A – реагирует на переменный и пульсирующий постоянный ток утечки. Это важно для современной техники с импульсными блоками питания (стиральные машины, посудомойки, LED-светильники, компьютеры, кондиционеры)

Hager ADA966D – тип A, то есть подходит для любой современной техники. Не экономьте на типе – разница в цене небольшая, а надежность выше.

Куда ставить дифавтомат в квартире

Теперь важный вопрос: где именно нужны дифавтоматы? Ставить на каждую розетку – дорого и не нужно. Не ставить вообще – опасно. Где же золотая середина?

Обязательно ставьте дифавтоматы (или УЗО) на:

• Ванную комнату – высокая влажность, вода – отличный проводник. Тут даже малейшая утечка может быть смертельно опасна. Для ванной лучше даже на 10mA (еще чувствительнее)
• Кухню – розетки у мойки, посудомоечная машина, стиральная машина (если на кухне) – тоже зона риска
• Стиральную машину – отдельная линия с дифавтоматом. Машинка работает с водой, металлический корпус, нагревательный элемент – все факторы риска
• Водонагреватель (бойлер) – вода + электричество = обязательна защита от утечки
• Кондиционер – наружный блок на улице, где влага, дождь – риск утечки есть
• Детскую комнату – дети любят совать пальцы в розетки. Дифавтомат спасет в критической ситуации

Можно поставить (но не обязательно):

• На группу розеток в гостиной, спальне
• На освещение (хотя утечка в светильниках редкость)

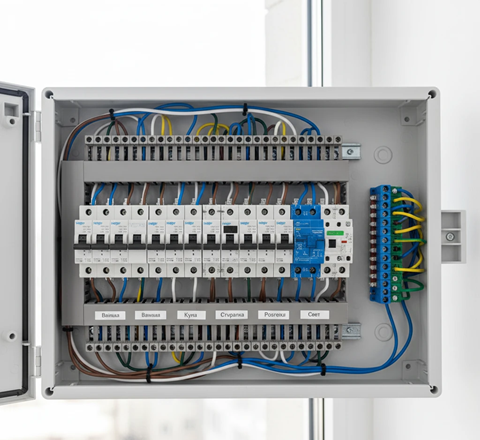

Типовая схема защиты в двухкомнатной квартире:

• Вводной автомат (32-40А) – защита от перегрузки всей квартиры
• Дифавтомат 16А на ванную + розетки ванной
• Дифавтомат 16А на стиральную машину
• Дифавтомат 16А на кухонные розетки + посудомойка
• Дифавтомат 16А или 25А на кондиционер (зависит от мощности)
• Обычный автомат 10А на освещение (без защиты от утечки, т.к. риск минимален)
• Обычный автомат 16А на розетки комнат (или тоже дифавтомат для полной защиты)

Итого: 4-5 дифавтоматов на квартиру + пара обычных автоматов. Это разумный баланс между безопасностью и стоимостью.

Как подключить дифавтомат самому (или понять, правильно ли подключил электрик)

Если вы не электрик – лучше не лезьте сами. Но понимать схему подключения полезно, чтобы проверить, что электрик сделал все правильно. А то бывает всякое.

Базовая схема подключения дифавтомата 1P+N:

• Сверху (со стороны питания от щитка):
  • Фазный провод (обычно белый, коричневый или черный) подключается на верхнюю клемму с маркировкой «L» или «1»
  • Нулевой провод (обычно синий) подключается на верхнюю клемму с маркировкой «N»
• Снизу (к нагрузке – к розеткам или приборам):
  • Фаза идет с нижней клеммы «L» или «2»
  • Ноль идет с нижней клеммы «N»
• Заземление (PE) – желто-зеленый провод НЕ подключается к дифавтомату! Он идет мимо, напрямую к заземляющей шине в щитке

Критически важно:

• Ноль после дифавтомата нельзя объединять с нолем других линий! Каждый дифавтомат имеет свой ноль, который идет только к своей нагрузке
• Нельзя менять местами фазу и ноль – дифавтомат не будет работать или будет срабатывать постоянно
• Обязательно соблюдать полярность – вход сверху, выход снизу (на корпусе обычно есть стрелки)

После подключения – тест:

• Включите дифавтомат (рычаг вверх)
• Нажмите кнопку «Test» (обычно синяя или черная кнопка на корпусе)
• Дифавтомат должен мгновенно отключиться (рычаг вниз)
• Если не отключился – дифавтомат неисправен или неправильно подключен

Эта кнопка имитирует утечку тока. Если дифавтомат на нее не реагирует – он не сработает и в реальной ситуации. Проверяйте эту кнопку раз в месяц – это рекомендация производителя.

Типичные ошибки при выборе и установке дифавтоматов

За годы работы электрики видят одни и те же ошибки снова и снова. Давайте разберем самые частые, чтобы вы их не повторили.

Ошибка 1: Купили дифавтомат со слишком большим номиналом

Думают: «Возьму на 32А вместо 16А – чтоб точно не выбивало!» Это опасно. Дифавтомат защищает НЕ приборы, а КАБЕЛЬ. Если кабель сечением 2,5 мм² выдерживает максимум 25А, а вы поставили дифавтомат на 32А – при перегрузке сначала загорится кабель, и только потом (может быть) сработает дифавтомат.

Правило: Номинал дифавтомата подбирается под кабель, а кабель – под нагрузку.

• Кабель 1,5 мм² → автомат максимум 10А (освещение)
• Кабель 2,5 мм² → автомат максимум 16А (розетки, небольшие приборы)
• Кабель 4 мм² → автомат максимум 25А (мощные приборы)
• Кабель 6 мм² → автомат максимум 32А (электроплита, мощный бойлер)

Ошибка 2: Перепутали фазу и ноль

Подключили фазу на клемму ноля, а ноль на клемму фазы. Дифавтомат либо будет срабатывать постоянно без причины, либо вообще не будет работать. Внимательно смотрите на маркировку!

Ошибка 3: Объединили ноль нескольких дифавтоматов

Поставили два дифавтомата, а ноль от обоих пустили на одну общую нулевую шину. Так делать нельзя! У каждого дифавтомата свой ноль, который идет только к его нагрузке. Иначе он будет «видеть» чужие утечки и ложно срабатывать.

Ошибка 4: Взяли тип AC вместо типа A

Сэкономили 10-15% на цене, купив дифавтомат типа AC вместо типа A. А потом он не срабатывает на утечку от стиральной машины или компьютера, потому что там пульсирующий постоянный ток, а AC его не видит. Не экономьте на типе – берите A.

Ошибка 5: Забыли про заземление

Думают: «Есть дифавтомат – значит заземление не нужно!» Это не так. Дифавтомат и заземление работают вместе и дополняют друг друга. Заземление отводит утечку в землю, а дифавтомат отключает питание. Без заземления дифавтомат все равно сработает, но с заземлением система надежнее.

Ошибка 6: Не проверили кнопкой «Test»

Установили дифавтомат, включили – работает. И не проверили кнопку «Test». А потом выясняется, что он неисправен или неправильно подключен, и не сработает в критической ситуации. Всегда проверяйте эту кнопку!

Почему Hager ADA966D – хороший выбор

На рынке куча производителей дифавтоматов: ABB, Schneider Electric, Legrand, IEK, EKF, и множество китайских ноунеймов. Цены отличаются в разы. Так почему именно Hager?

Надежность

Hager – немецкая компания с историей более 60 лет. Они специализируются именно на электрощитовом оборудовании, это их основной профиль. Дифавтоматы Hager проходят жесткий контроль качества, соответствуют всем европейским стандартам. Они реально срабатывают, когда нужно, а не просто висят мертвым грузом.

Компактность

ADA966D занимает всего 2 модуля (36 мм) в щитке. Это стандарт для дифавтоматов 1P+N. Но Hager делает корпус максимально компактным и удобным для монтажа. Защелки прочные, не ломаются при установке на DIN-рейку.

Тип A в стандарте

Многие производители по умолчанию делают дешевый тип AC, а тип A продают дороже как «премиум». У Hager в серии ADA стоит тип A – то есть защита от пульсирующего постоянного тока уже включена. Подходит для любой современной техники.

Понятная индикация

На корпусе четкая маркировка, легко понять все характеристики. Плюс есть индикатор положения контактов – видно, включен дифавтомат или выключен, даже если рычаг сломался.

Цена/качество

Hager – это не топовый премиум (как ABB или Schneider топовые серии), но и не дешевый китай. Это золотая середина: европейское качество по адекватной цене. Дороже IEK или EKF, но надежнее. Дешевле ABB топовых серий, но по качеству не сильно уступает.

Доступность

Hager широко представлен в Украине, запчасти и расходники есть в наличии. Если нужно докупить еще дифавтоматов или заменить – не проблема. С какими-нибудь экзотическими брендами может быть сложнее.

Где купить дифавтоматы Hager

Главное правило: покупайте в официальных магазинах или у проверенных поставщиков. На рынке полно подделок, особенно популярных брендов.

Признаки оригинала Hager:

• Четкая маркировка на корпусе, ровный шрифт без смазанных букв
• Качественный пластик без заусенцев и неровностей
• Фирменная упаковка с защитными голограммами
• Серийный номер, который можно проверить на сайте производителя
• Вес – оригинал тяжелее подделки (внутри качественные металлические детали)

Например, на https://mobline.com.ua представлены официальные дифавтоматы Hager с гарантией. Есть вся линейка, разные номиналы, можно подобрать под любые задачи. Плюс консультанты помогут рассчитать нужное количество и подобрать правильные характеристики под вашу сеть.

Чек-лист перед покупкой дифавтомата

Перед тем как идти покупать дифавтомат, убедитесь:

• ✅ Вы знаете сечение кабеля на вашей линии (1,5 / 2,5 / 4 / 6 мм²)
• ✅ Вы рассчитали нужный номинал под этот кабель (10А / 16А / 25А / 32А)
• ✅ Вы знаете суммарную мощность приборов, которые будут подключены
• ✅ Вы выбрали нужный ток утечки (обычно 30mA, для ванной можно 10mA)
• ✅ Вы выбрали тип A (не AC!)
• ✅ Вы выбрали 1P+N для однофазной сети 220В (или 2P/4P для других задач)
• ✅ Вы выбрали отключающую способность 6kA (стандарт для квартир)
• ✅ Вы выбрали надежный бренд (Hager, ABB, Schneider, Legrand)
• ✅ Вы покупаете в официальном магазине с гарантией (не на рынке)

Если на все пункты ответили «да» – можете смело покупать. И либо подключать самому (если разбираетесь), либо вызывать электрика для подключения.

Итого: коротко о главном

Дифавтомат – это комбинированная защита от перегрузки, короткого замыкания и утечки тока. Одно устройство вместо двух (УЗО + автомат).

Главное запомнить:

• Дифавтомат обязателен для ванной, кухни, стиральной машины, бойлера, кондиционера
• 16А – стандартный номинал для розеток и большинства бытовых приборов
• 30mA – стандартный ток утечки для защиты человека
• Тип A – для современной техники (не берите AC)
• 1P+N – для однофазной сети 220В (большинство квартир)
• Номинал подбирается под кабель, а не под приборы
• Проверяйте кнопкой «Test» после установки и раз в месяц

Hager ADA966D – это надежный дифавтомат от проверенного немецкого бренда. Компактный, качественный, с правильными характеристиками для квартиры. Поставите его – и забудете о проблемах на 20-30 лет. А это, согласитесь, дорогого стоит.

Безопасного вам электричества! ⚡
