Жидкие гвозди: характеристики, разновидности и технология применения

В современном строительстве и отделке традиционный крепеж все чаще уступает место полимерным клеевым составам высокой прочности. Качественные жидкие гвозди позволяют соединять разнородные материалы без сверления, повреждения финишных покрытий и ослабления несущих конструкций.

Этот класс строительного клея обеспечивает точечную или сплошную фиксацию с высокой несущей способностью, сохраняя эстетичный вид поверхностей.

Что представляют собой жидкие гвозди

Жидкие гвозди — это специализированный монтажный клей на основе синтетических каучуков, полимеров или акриловых дисперсий с добавлением мелкодисперсных наполнителей. Главное отличие от стандартных клеевых смесей заключается в способности удерживать тяжелые детали на вертикальных и потолочных плоскостях сразу после прижатия, без длительного предварительного удерживания.

Основу прочности создает мелкофракционная глина особого типа или карбонат кальция в сочетании с полимерной матрицей. За счет высокой вязкости клей не растекается по вертикальным поверхностям, заполняет мелкие неровности основания и компенсирует микродеформации материалов при температурных колебаниях.

Химический состав и принцип действия

Формула строительного клея включает связующее вещество, минеральный наполнитель, пластификаторы и функциональные добавки. Соотношение компонентов определяет скорость схватывания, устойчивость к влаге и допустимый диапазон эксплуатационных температур.

Принцип действия основан на адгезии полимера к микропорам соединяемых поверхностей и последующей полимеризации. По мере испарения растворителя или воды состав переходит из пастообразного состояния в твердый, эластичный шов, способный выдерживать нагрузки на сдвиг и разрыв до 40–90 кг/см² в зависимости от модификации.

Классификация жидких гвоздей по типу основы

Все представленные на рынке составы делятся на две основные группы, определяющие сферу их использования и требования к вентиляции рабочего помещения.

Водно-дисперсионные (акриловые)

Акриловые клеи изготавливаются на водной основе. Они экологически безопасны, не выделяют токсичных испарений и подходят для закрытых жилых комнат, детских и спален.

• Отсутствие резкого химического запаха;

• Безопасность при работе с чувствительными материалами (пенополистирол, полиуретан);

• Необходимость пористости хотя бы одной из склеиваемых поверхностей для испарения влаги;

• Чувствительность к замерзанию в жидком состоянии;

• Меньшая прочность на разрыв по сравнению с органорастворимыми аналогами.

Органорастворимые (на основе синтетического каучука и растворителей)

Неопреновые клеи содержат органические растворители. Они обеспечивают максимальную силу сцепления и способны соединять абсолютно непористые, гладкие и тяжелые элементы.

• Высокая скорость первичного схватывания;

• Влагостойкость и морозостойкость шва после полного высыхания;

• Устойчивость к вибрационным нагрузкам;

• Наличие резкого запаха во время нанесения и сушки, требующее проветривания;

• Риск повреждения тонкого пластика и пенопласта агрессивными растворителями.

Области применения монтажного клея

Универсальность жидких гвоздей делает их востребованными во всех видах отделочных работ:

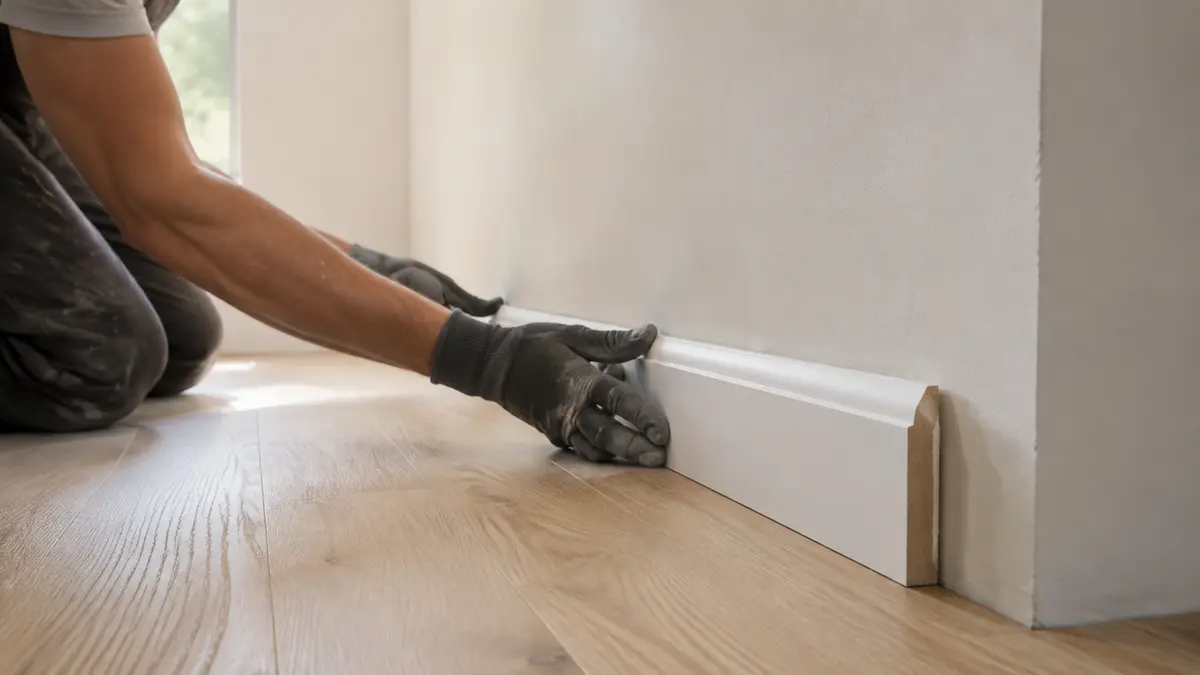

• Установка стеновых панелей и плинтусов: фиксация изделий из МДФ, ПВХ, дерева без видимых шляпок саморезов.

• Монтаж зеркал и стекол: применение нейтральных составов, не разрушающих амальгаму.

• Крепление керамической плитки и керамогранита: точечный ремонт облицовки или приклеивание плитки на нестандартные основания (гипсокартон, фанера).

• Фасадные и кровельные элементы: монтаж отливов, карнизов, фасадного декора из пенополистирола или полиуретана.

• Сборка мебели и столярные работы: усиление шиповых соединений, монтаж декоративных накладок.

Преимущества и ограничения материала

Применение жидких гвоздей имеет выраженные плюсы перед механическим крепежом, однако необходимо учитывать и технологические ограничения.

Преимущества:

1. Сохранение целостности лицевой поверхности деталей.

2. Равномерное распределение нагрузки по всей площади склеивания.

3. Отсутствие мостиков холода и защита от коррозии, свойственной металлическому крепежу.

4. Герметизация стыка и компенсация вибраций.

Ограничения:

1. Необходимость технологической выдержки до набора полной прочности (от 24 до 72 часов).

2. Невозможность легкого демонтажа конструкции без разрушения сопрягаемых деталей.

3. Ограничения по склеиванию полиэтилена, полипропилена и тефлона без специальной подготовки.

Критерии выбора состава под конкретную задачу

Чтобы соединение служило надежно, состав подбирают с учетом физических свойств склеиваемых поверхностей и условий эксплуатации.

• Вес конструкции: для тяжелых элементов (массив дерева, керамогранит, металл) требуются каучуковые смеси с максимальной силой схватывания (от 70 кг/см²).

• Уровень влажности: в ванных комнатах, санузлах и подвалах используют водостойкие полимерные клеи с фунгицидными добавками против грибка.

• Температурный режим: для неотапливаемых помещений и наружных работ критичен показатель морозостойкости затвердевшего шва.

• Тип материала: для декора из пенополистирола подходят исключительно акриловые составы без органических растворителей.

Подготовка поверхностей перед монтажом

Качество адгезии напрямую зависит от чистоты основания. Процесс подготовки включает несколько обязательных шагов:

1. Очистка от загрязнений: удаление пыли, остатков старой краски, побелки, обоев и отслаивающейся штукатурки.

2. Обезжиривание: гладкие невпитывающие поверхности (металл, пластик, стекло) протирают изопропиловым спиртом или ацетоном.

3. Обеспыливание и грунтование: пористые минеральные основания (бетон, штукатурка, гипсокартон) обрабатывают грунтовкой глубокого проникновения для укрепления верхнего слоя и связывания пыли.

4. Просушка: влажность основания не должна превышать нормативных значений для используемого типа клея (особенно важно для органорастворимых смесей).

Пошаговая технология нанесения и склеивания

Для работы с тубами используется стандартный механический или аккумуляторный строительный пистолет.

1. Подготовка картриджа: срежьте кончик резьбовой части тубы, навинтите пластиковый носик и обрежьте его под углом 45° на диаметр, соответствующий требуемой толщине клеевого валика.

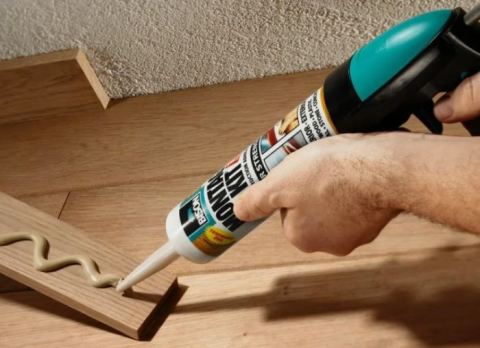

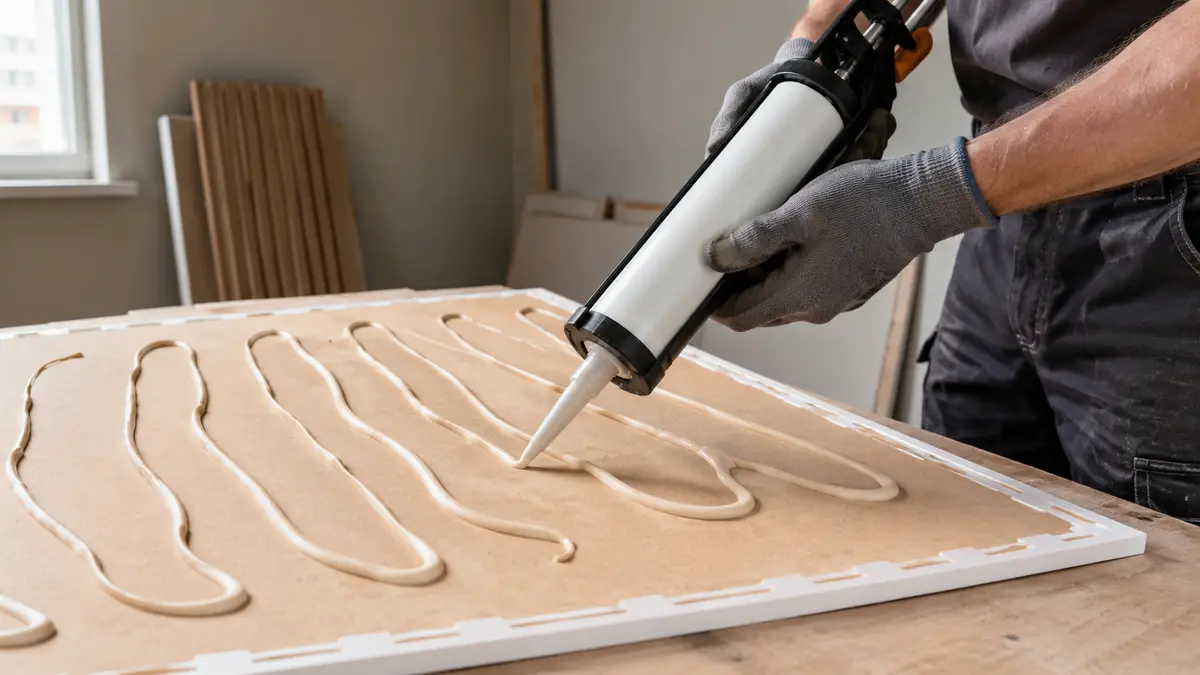

2. Нанесение клея: состав наносят точками (для небольших легких деталей), полосами или непрерывной змейкой (для длинномерных изделий и широких панелей). Валик не должен доходить до края детали на 1–2 см, чтобы излишки не выходили наружу при сжатии.

3. Соединение: деталь прикладывают к основанию, плотно прижимают и корректируют положение в течение 5–15 минут (время открытой выдержки зависит от базы клея).

4. Метод разъединения (для тяжелых элементов на неопрене): деталь плотно прижимают к стене, затем отрывают на 3–5 минут для подсыхания растворителя и прижимают повторно с максимальным усилием. Это обеспечивает мгновенное схватывание.

5. Фиксация: конструкции, испытывающие постоянную нагрузку на отрыв, фиксируют малярным скотчем, подпорками или струбцинами на период от 12 до 24 часов.

Способы удаления излишков и демонтажа

Свежий акриловый клей удаляется влажной тканью или губкой. Неопреновые составы на этапе монтажа стирают салфеткой, смоченной уайт-спиритом или растворителем на основе ацетона.

Затвердевший шов удалить сложнее. Для этого применяют следующие методы:

• Механический срезание: тонкой металлической струной, строительным ножом или скребком.

• Термический нагрев: прогрев шва строительным феном до температуры 70–90 °C, при которой полимерная основа размягчается и теряет несущую способность.

• Химическое растворение: нанесение специальных смывок для отвержденных клеев и герметиков на открытые участки шва.

Часто задаваемые вопросы (FAQ)

Сколько сохнут жидкие гвозди?

Первичное схватывание происходит за 10–30 минут в зависимости от состава. Полная полимеризация и набор заявленной прочности занимают от 24 до 72 часов в зависимости от толщины слоя, влажности и температуры воздуха.

Можно ли использовать жидкие гвозди на улице зимой?

Монтаж органорастворимыми составами допустим при отрицательных температурах (до -10…-15 °C), однако сам картридж перед применением необходимо выдержать в теплом помещении. Акриловые дисперсии наносить на морозе запрещено, так как вода в их составе замерзает до момента полимеризации.

Подходят ли жидкие гвозди для монтажа зеркал?

Для зеркал разрешено использовать только составы с нейтральной химической формулой, где на упаковке прямо указана совместимость с амальгамой. Стандартные каучуковые клеи с агрессивными растворителями разрушают отражающий слой, образуя темные пятна.

Чем заменить жидкие гвозди при монтаже сверхтяжелых конструкций?

Для конструкций с экстремальными статическими нагрузками или монтажа в потолочной зоне используют анкерные болты либо специализированные полиуретановые и гибридные MS-полимерные клеи-герметики с повышенным модулем упругости.

Заключение

Жидкие гвозди — надежный и технологичный крепежный материал, существенно упрощающий строительные и отделочные процессы. Правильный выбор химической основы — акриловой для внутренних работ с легкими деталями или органорастворимой для тяжелых конструкций и сложных условий — гарантирует долговечность соединения без использования механического инструмента.
