Амперметры в электрических цепях: виды приборов и области применения

Амперметр – прибор, предназначенный для измерения силы электрического тока в цепи. В электротехнике и электронике такие измерительные приборы применяются для контроля режимов работы оборудования, диагностики неисправностей и проверки соответствия параметров проектным значениям.

Существуют различные виды амперметров: аналоговые и цифровые, щитовые и переносные, а также клещевые модели для измерений без разрыва цепи. Их выбирают с учётом диапазона токов, класса точности, типа тока (постоянный или переменный) и условий эксплуатации, что делает амперметры востребованными как в лабораторных измерениях, так и в промышленной практике.

Что измеряет амперметр

Амперметр измеряет силу электрического тока – количество электрического заряда, проходящее через поперечное сечение проводника за единицу времени. Значение тока выражают в амперах (А), а для малых токов используют миллиамперы (мА) и микроамперы (мкА).

Чтобы измерение было корректным, амперметр включают последовательно в цепь, то есть через его внутренний измерительный механизм должен проходить тот же ток, что и через участок цепи. Внутреннее сопротивление амперметра делают небольшим, чтобы он как можно меньше влиял на режим работы схемы.

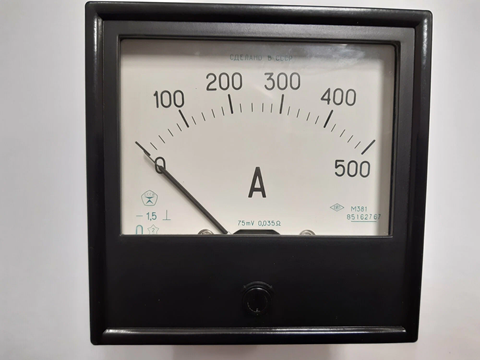

Как правильно читать значение тока на шкале

Сначала определяют, в каких единицах проградуирована шкала (А, мА или мкА) и какой предел измерения выбран переключателем диапазонов или указан на лицевой панели. Затем находят цену деления: смотрят, какое число соответствует крайней отметке шкалы, и делят его на количество равных интервалов между нулём и этой отметкой.

При считывании показаний стрелочного амперметра важно смотреть на шкалу перпендикулярно, чтобы избежать ошибки параллакса. Если шкала имеет несколько рядов чисел для разных диапазонов, считывают показание по той строке, которая соответствует выбранному пределу, и при необходимости переводят результат в нужные единицы (например, 0,25 А = 250 мА).

• Проверьте ноль: перед измерением стрелка должна стоять на нулевой отметке (или её корректируют, если предусмотрена настройка).
• Не превышайте предел: выбирайте диапазон так, чтобы стрелка не заходила за конец шкалы, иначе возрастает риск погрешности и повреждения прибора.
• Учитывайте шаг делений: если стрелка между делениями, оценивайте значение пропорционально расстоянию, не «округляя» на глаз слишком грубо.
