Один заказ, одна площадка, или как Metalhelp по металлообработке изготавливают деталь
У снабженца, который заказывает изделия из металла на заказ впервые, обычно получается три поставщика вместо одного. Лист режут в одном месте, точат в другом, красят в третьем, и между ними ездит газель.
Компания Metalhelp https://metalhelp.ru занимается изготовлением металлических изделий по чертежам и по образцу для предприятий Москвы и Московской области, и весь маршрут заготовки укладывается в одну площадку. Разница видна не в прайсе, а в том, сколько раз деталь меняет хозяина.
Что на самом деле стоит разбитый маршрут
Считать надо не расценки, а передачи. Каждая стыковка между исполнителями это день или два на перевозку и созвоны, а следом разговор о том, чей допуск ушёл. Резчик отдал заготовку со своим припуском, токарь снял свой, на сборке фланец не садится, виноватого нет. Снабженец в такой схеме работает диспетчером, хотя платил за металлообработку.
Есть потеря и менее заметная. Производство изделий из металла редко умещается в одну операцию. Вал сначала точат, следом фрезеруют шпоночный паз и закаливают шейки, а шестерню после нарезки зуба калят и режут электроэрозией по твёрдому металлу. Каждый переход между цехами разных владельцев прибавляет к сроку не часы работы, а сутки ожидания.
Маршрут внутри одной площадки
Дальше по шагам, как та же деталь проходит производство, не покидая его.
Начинается всё с документации. Чаще всего чертежа у заказчика нет, есть сломанная деталь с импортной машины, которую давно не поставляют. Инженеры-конструкторы, находятся там же, где стоят станки. Геометрию снимают с образца измерительным инструментом, утраченные номиналы вычисляют по ответным деталям узла, ориентируясь на подшипники, втулки, полумуфты, посадочные пояски. Сложный профиль, где ручной обмер даёт слишком большую погрешность, пишут 3D-сканером. Комплект документации заказчик получает в DXF, DWG, STEP и PDF и оставляет себе, так что повторное изготовление по чертежам заказчика начинается уже без этого этапа.

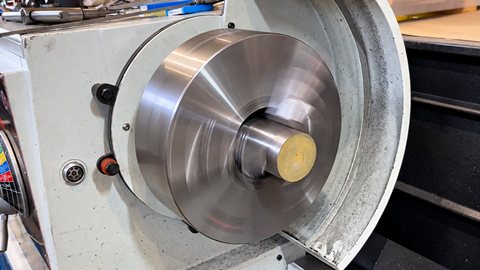

Третий шаг забирает основной объём времени, это механическая обработка. Токарка по металлу на универсальном оборудовании и на станках с ЧПУ, фрезеровка, сверловка. Расточные работы и строгание закрывает то же токарное и фрезерное оборудование, отдельных расточных станков под корпусные детали здесь нет. Закалённый металл, который фрезе уже не по зубам, режет проволочная электроэрозия. Прецизионная обработка на этом участке измеряется цифрами из паспортов, они ниже.
Четвёртый шаг это формообразование и соединение. Лист гнут, обечайки вальцуют, что-то уходит под штамповку, дальше идёт сварка. Здесь рождаются сварные корпуса и рамы, то есть ровно те позиции, которые в разбитой схеме и становятся предметом спора о размерах.
Пятый шаг это доводка и финиш. Закалка, ручная доводка посадочных мест в размер, дробеструйная обработка, покраска, слесарные работы по металлу на сборочном участке. Каталог насчитывает 18 услуг, и заказчику не приходится искать исполнителя под предпоследнюю операцию. Дальше остаются контроль и отгрузка, причём за итоговый размер отвечает один исполнитель просто потому, что промежуточных владельцев у заготовки не было.
Чем подтверждается точность
Высокоточная металлообработка требует проверяемых значений, а не прилагательных. Токарный участок работает в стандартном допуске ±0,05 мм и ужимается до ±0,01 мм, когда этого требует чертёж. У фрезерного те же ±0,05 мм в стандарте и ±0,02 мм на ответственных поверхностях. Проволочная электроэрозия выходит на ±0,005 мм. Сварной шов выполняется по ISO 5817 класс B.
За цифрами стоит конкретное железо. Обрабатывающий центр VMC1270 несёт стол 1300×700 мм при ходах 1200×700×700 мм, раскручивает шпиндель до 12 000 об/мин, позиционируется в ±0,0075 мм и принимает на стол до 1200 кг. Токарно-винторезный STALEX C6266A/3000 берёт между центрами 3000 мм при диаметре над суппортом Ø440 мм, поэтому длинный вал идёт целиком, без стыковки. Проволочный электроэрозионный IRONMAC DK7763 режет на высоту до 700 мм, оставляет шероховатость Ra не хуже 2,5 мкм и держит заготовку массой до тонны.
Оборудование подбиралось из расчёта, чтобы под новую заявку находился свободный станок нужного типа, а не только нужной марки. Отсюда дублирование внутри групп, где токарных и фрезерных станков стоит по несколько, а сварочный участок собран из нескольких постов сразу. В работе конструкционная и нержавеющая сталь, алюминий, титан, медь, латунь, бронза.
Логистика это часть цикла, а не услуга сверху
Машина предприятия забирает образец или изношенную деталь прямо с производства заказчика и привозит готовую обратно, дорога занимает до двух часов. Металлоизделия по Москве и области развозит собственный транспорт, возможен и самовывоз, а предприятиям с регулярными заказами график поставок подстраивают под их производственный план.
Логика та же, что и в остальном маршруте. Перевозку не отдают на сторону, поэтому она не превращается в очередное звено, которое некому поторопить.
С чего начинается расчёт
Достаточно чертежа, эскиза или фотографии с проставленными габаритами. Документации не сохранилось, привозите деталь, в том числе разрушенную. Ускорит ответ указание марки материала, допуска по ответственным поверхностям и тиража, эти три строки снимают большую часть уточняющих вопросов.
Партия не требуется, считают и от одной штуки, единичные и мелкосерийные заказы здесь основной режим. Расчёт готовят в течение рабочего дня. Изготовление деталей на ЧПУ на заказ по срочной заявке запускают от 1-2 часов, типовые сроки длиннее, токарные и фрезерные работы занимают 3-5 рабочих дней, лазерная резка 2-3, сварка 2-4, электроэрозия 5-7. Если по деньгам выгоднее восстановить старую деталь, а не точить новую, об этом предупредят до запуска.
Работают по договору с юридическими лицами, с НДС и полным комплектом закрывающих документов. Постоянные заказчики это пищевая промышленность, производители строительных материалов, приборостроение. Роднит их непрерывный цикл, где час простоя линии пересчитывается в деньги напрямую. Чертёж или фотографию детали можно отправить через форму на сайте компании, расчёт вернётся в течение рабочего дня.
