Обзор комплектующих для самотечных систем: трубы, колена и сектора

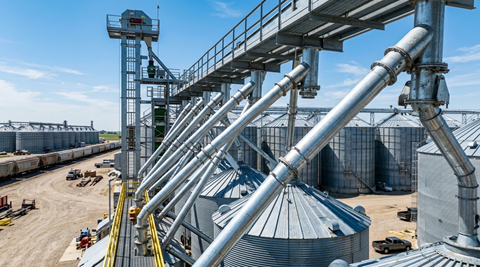

Самотечная система для зерна – это сеть труб и соединительных элементов, по которым сыпучий продукт перемещается сверху вниз под действием собственной тяжести. Она состоит из прямых труб, колен, секторов, перекидных клапанов и гасителей скорости, обеспечивая логистику продукта на элеваторах.

Без этой базовой инфраструктуры невозможна работа ни одного зерноперерабатывающего предприятия. Зерно поднимается на высоту с помощью норий (ковшовых элеваторов), а затем распределяется по силосам, сушилкам или машинам очистки именно через самотеки (ознакомиться с номенклатурой современных комплектующих можно здесь: https://zernotok22.ru/samotechnoe-oborudovanie/samotechnoe-oborudovanie-dlya-zerna). Главная задача такой системы – обеспечить непрерывный, равномерный поток продукта с минимальным травмированием зерен. Грамотно спроектированная самотечная транспортировка снижает затраты на электроэнергию, так как использует бесплатную силу гравитации.

Как устроен классический гравитационный зернопровод?

Классический гравитационный зернопровод представляет собой герметичный канал, собранный из металлических секций, установленных под рассчитанным углом к горизонту. В его основе лежат прямые участки для разгона потока и фасонные детали для изменения направления движения.

Вся конструкция крепится к несущим элементам здания или технологического оборудования. Зерно поступает в приемную воронку, набирает скорость на прямом участке и проходит через распределительные устройства, например, реечные задвижки или перекидные клапаны. Важным условием нормальной работы является соблюдение аэродинамического сопротивления и отсутствие внутренних выступов на стыках. Если внутри трубы будет ступенька хотя бы в пару миллиметров, там неизбежно начнется зависание продукта и повышенный абразивный износ.

Какие функции выполняют прямые самотечные трубы в зерноочистительных комплексах (ЗАВ и КЗС)?

Прямые самотечные трубы служат основными транспортными магистралями, соединяющими узлы очистки, сушки и хранения в комплексах ЗАВ и КЗС. Они формируют ламинарный поток зерна и задают базовую пропускную способность всей линии.

Стандартная длина таких труб обычно составляет 1, 2 или 2.5 метра, что удобно для транспортировки и монтажа. На фермерских хозяйствах и крупных агрохолдингах именно прямые участки составляют до 80% общей протяженности трассы. Их задача – не просто провести зерно, но и сохранить его целостность. Поэтому внутренние стенки должны быть максимально гладкими, чтобы снизить трение. Производители, такие как РОМАКС или Воронежсельмаш, уделяют особое внимание геометрии проката, чтобы исключить завихрения пыли и застревание сора.

Для чего нужны колена и сектора при проектировании трассы?

Колена и сектора необходимы для изменения угла наклона и направления зернопровода в обход препятствий или для точного попадания в приемный бункер. Колено обычно имеет фиксированный угол (например, 45 или 36 градусов), а сектор позволяет создавать плавные повороты с большим радиусом кривизны.

Именно в этих узлах поток зерна меняет траекторию, ударяясь о стенку металла. Из-за этого колена и сектора (сегменты) подвергаются колоссальному абразивному износу и протираются в первую очередь. Разница между ними заключается в плавности хода: сектора собираются из нескольких элементов, образуя дугу, что значительно снижает бой зерна по сравнению с резким изломом обычного колена. При проектировании элеватора инженеры стараются минимизировать количество резких поворотов, чтобы сохранить рентабельность предприятия за счет снижения процента колотого зерна.

Как правильно выбрать форму и материал комплектующих для самотека?

Выбор формы и материала зависит от типа транспортируемой культуры, требуемой производительности и бюджета предприятия. Оптимальным решением сегодня считаются круглые оцинкованные трубы с полиуретановой футеровкой на изнашиваемых участках.

Ошибки на этапе выбора приводят к постоянным остановкам линии из-за заторов или быстрому гниению металла. Главные механики элеваторов знают, что экономия на толщине стенки или защитном покрытии оборачивается миллионными убытками в сезон уборки. Важно учитывать не только стоимость самой трубы, но и стоимость ее монтажа, а также частоту плановых замен. Поэтому проектные институты АПК всегда закладывают материалы с запасом прочности, ориентируясь на конкретные условия эксплуатации, будь то влажный климат Юга России или суровые зимы Сибири.

Круглое или квадратное сечение зернопровода: что лучше выбрать?

Круглое сечение обеспечивает лучшую аэродинамику, равномерный износ и отсутствие «мертвых зон», тогда как квадратное проще в изготовлении, но склонно к забиванию углов влажным продуктом. Для современных элеваторов круглые трубы являются однозначным стандартом.

В квадратных трубах зерно часто скапливается в углах, что при высокой влажности приводит к прорастанию, гниению и образованию очагов самосогревания. Круглая форма лишена этого недостатка: поток продукта центрируется, а пыль не задерживается на стенках. Кроме того, круглые детали (например, трубы ТС-200 или ТС-300) гораздо удобнее футеровать изнутри. Квадратное сечение сейчас оправдано только на старых мельницах или при очень специфических требованиях к габаритам помещения, где важен каждый сантиметр пространства.

Черная сталь, оцинковка или нержавейка: как материал влияет на долговечность?

Оцинкованная сталь служит в 2–3 раза дольше черной за счет защиты от коррозии, а нержавейка применяется только на пищевых производствах или участках с агрессивной средой из-за своей высокой цены. Черная сталь (Ст3) быстро ржавеет от конденсата, что снижает скольжение зерна.

Горячее оцинкование создает надежный барьер от влаги, которая неизбежно выделяется свежеубранным зерном при перепадах температур. Если труба из черного металла без порошковой окраски начнет ржаветь уже в первый сезон, то оцинкованная трасса прослужит десятилетиями без потери гладкости. Нержавеющая сталь обладает идеальными характеристиками скольжения и износостойкости, но ее стоимость делает окупаемость проекта слишком долгой для обычного фермерского хозяйства. Поэтому на портовых зерновых терминалах и крупных КЗС массово применяют качественную оцинковку.

Какая толщина стенки металла оптимальна для различных культур?

Для легких культур (пшеница, ячмень) достаточно стенки 2–3 мм, а для высокоабразивных (кукуруза, соя, рис) требуется металл толщиной от 4 мм или обязательная установка футеровки. Толщина напрямую определяет срок жизни детали до появления сквозных дыр.

Тяжелое и твердое зерно кукурузы работает как наждачная бумага, особенно на высоких скоростях. Если поставить на кукурузу трубу со стенкой 2 мм, она протрется на колене за пару недель активной перевалки. Производители оборудования, такие как Мельинвест или Зерновая Столица, предлагают усиленные сектора СС с толщиной внешней стенки до 6 мм. Правильный подход – это дифференцированный выбор: на прямых вертикальных участках можно использовать более тонкий металл, а на поворотах и в зонах падения закладывать максимальную толщину.

Как защитить комплектующие от износа и критически снизить травмирование зерна?

Лучший способ защиты системы – это установка внутренней футеровки из полиуретана или износостойкой стали, а также монтаж гасителей скорости на длинных спусках. Эти меры продлевают срок службы труб в 4–5 раз и сохраняют классность зерна.

Проблема износа неразрывно связана с проблемой травмирования урожая. Когда зерно бьется о голый металл, оно колется, что снижает его стоимость на рынке и ухудшает показатели всхожести для семенного фонда. Инвестиции в защитные технологии окупаются не только за счет экономии на запчастях, но и за счет повышения качества конечного продукта. Современные решения позволяют забыть о постоянных сварочных работах на высоте и латании дыр в разгар уборочной кампании.

Почему трубы протираются и как футеровка решает эту проблему?

Трубы протираются из-за постоянного абразивного трения скользящего зерна, которое счесывает микрослои металла. Футеровка принимает этот удар на себя, обладая более высоким коэффициентом скольжения и способностью поглощать кинетическую энергию.

Особенно сильно страдают внешние радиусы колен и нижние части наклонных труб. Установка полиуретановых вкладышей (например, футеровки Kryptane) создает эластичный буфер. Зерно скользит по полимеру мягко, не повреждая саму несущую трубу. Когда полиуретан изнашивается, достаточно просто заменить внутренний вкладыш, не демонтируя всю металлическую магистраль. Это кардинально упрощает обслуживание элеватора.

Полиуретан или износостойкая сталь: чем лучше футеровать колена и сектора?

Полиуретан лучше подходит для снижения боя зерна и уровня шума, тогда как сталь Hardox незаменима при экстремальных нагрузках и перевалке тяжелых абразивных культур. Выбор зависит от приоритетов предприятия: сохранность продукта или максимальный ресурс узла.

Высокомолекулярный полиэтилен (СВМПЭ) и полиуретан отлично гасят удары. Зерно отскакивает от них, как от резины, оставаясь целым. Однако на портовых терминалах с пропускной способностью свыше 1000 т/ч полимеры могут истираться слишком быстро. В таких случаях применяют футеровку сталью Hardox или ее аналогами. Она не спасает зерно от удара так же эффективно, как полиуретан, но выдерживает колоссальные объемы перевалки без сквозного протирания.

Как использование гасителей скорости спасает систему и урожай?

Гасители скорости (тормозные коробки) искусственно замедляют поток зерна на длинных участках, заставляя продукт падать на подушку из такого же зерна. Это полностью исключает удар продукта о металл и предотвращает разгон потока до разрушительных скоростей.

Если самотечная труба имеет длину более 10 метров, зерно в ней разгоняется до скорости камня. При ударе в конце трассы оно разлетится в пыль. Гаситель скорости работает по принципу «зерно по зерну»: внутри устройства формируется естественный завал, в который мягко врезается падающий поток, теряет энергию и спокойно ссыпается дальше. Их установка обязательна по правилам проектирования для сохранения целостности хрупких культур, таких как соя или семечка.

Как рассчитать и смонтировать зернопровод без ошибок?

Безошибочный расчет требует точного определения угла наклона трассы и диаметра труб под заданную производительность, а монтаж должен обеспечивать абсолютную герметичность стыков. Правильная геометрия трассы – залог того, что система не будет забиваться.

Монтаж самотеков часто проводится на большой высоте в стесненных условиях. Поэтому все детали должны идеально подходить друг к другу. Использование лазерной резки металла при производстве комплектующих сегодня позволяет достичь ювелирной точности фланцев. Ошибки в расчетах пропускной способности приводят к тому, что нория заваливает самотек, продукт стопорится, и срабатывают датчики подпора, останавливая весь элеватор.

Какой угол наклона самотечной трубы считается оптимальным?

Оптимальный угол наклона для большинства зерновых культур составляет от 36 до 45 градусов к горизонту. Точное значение зависит от сыпучести продукта, его влажности и степени засоренности.

Если угол будет меньше 36 градусов, влажное или сорное зерно просто остановится, образуя затор. Если сделать угол слишком крутым (более 50 градусов), скорость потока возрастет настолько, что приведет к сильному травмированию продукта на выходе. Для легких и несыпучих продуктов (например, отрубей или подсолнечного шрота на комбикормовых заводах) угол наклона рассчитывают индивидуально, часто увеличивая его до 55–60 градусов для гарантии стабильного схода.

Как правильно подобрать диаметр труб под требуемую производительность (т/ч)?

Диаметр трубы подбирается на основе требуемой пропускной способности в тоннах в час и объемного веса культуры. Для производительности 50 т/ч обычно используют трубы диаметром 200 мм, а для 100 т/ч – не менее 250–300 мм.

Расчет всегда делается с запасом в 15–20% на случай транспортировки влажного зерна с низкой плотностью. Если заузить диаметр, система будет работать на пределе, создавая воздушные пробки и пыление на стыках. Инженеры используют специальные таблицы пропускной способности, учитывающие аэродинамическое сопротивление стенок. Важно помнить, что пропускная способность всей линии равна пропускной способности самого узкого ее участка.

Фланцевое или бандажное соединение: как обеспечить герметичность и отсутствие пыли?

Фланцевое соединение с болтовой стяжкой и резиновыми прокладками обеспечивает максимальную герметичность и жесткость конструкции, тогда как бандажные хомуты позволяют быстрее монтировать и демонтировать участки. Для стационарных элеваторов фланцы остаются золотым стандартом.

Пыление на стыках – это не просто грязь, это прямое нарушение правил промбезопасности Ростехнадзора, так как зерновая пыль взрывоопасна. При фланцевом соединении важно использовать качественный герметик или уплотнительную ленту. Бандажное соединение отлично показывает себя на небольших фермерских ЗАВах, где часто требуется оперативная перекидка трасс. Оно стягивает гладкие концы труб, но требует идеальной геометрии проката, иначе щелей не избежать.

Почему возникают проблемы при эксплуатации самотеков и как их устранить?

Большинство проблем возникает из-за износа металла, изменения характеристик зерна (повышенная влажность) и ошибок в первоначальном проектировании узлов пересыпа. Регулярная дефектовка и точечная модернизация проблемных зон помогают избежать аварийных остановок.

Даже самая дорогая система со временем требует внимания. Симптомы всегда одинаковы: появление пыли в цеху, посторонний шум (свист) в трубах, снижение реальной производительности нории. Устранение неисправностей должно быть проактивным. Ждать, пока из протертого колена на голову посыплется пшеница – худшая стратегия для главного инженера.

Почему забиваются колена и происходит зависание продукта?

Зависание продукта (сводообразование) происходит из-за недостаточного угла наклона, высокой влажности зерна или наличия внутренних ступенек на стыках колен. Также причиной часто становятся вмятины на трубе, нарушающие ламинарный поток.

Влага работает как клей, заставляя пыль и мелкий сор налипать на стенки. Со временем этот слой растет, сужая рабочий диаметр трубы. В месте установки колена поток испытывает сопротивление, и если там есть малейшая шероховатость, образуется пробка. Чтобы этого избежать, необходимо строго следить за качеством очистки зерна перед подачей в силосы и периодически простукивать проблемные участки резиновой киянкой, если нет автоматических вибраторов.

Как правильно проводить дефектовку и когда пора менять сектора?

Дефектовку проводят перед началом каждого сезона с помощью визуального осмотра, простукивания и ультразвуковой толщинометрии на внешних радиусах секторов. Деталь подлежит замене, если толщина стенки уменьшилась более чем на 50% от номинала.

Особое внимание уделяют местам после перекидных клапанов и нижним частям длинных спусков. Если при простукивании металл издает глухой звук, значит, он истончился до состояния фольги. На современных предприятиях внедряют практику установки датчиков износа или делают небольшие контрольные отверстия с заглушками, чтобы визуально оценивать состояние полиуретановой футеровки без полной разборки узла.

Как модернизировать старую самотечную систему на ЗАВ с минимальными затратами?

Для бюджетной модернизации ЗАВ достаточно заменить самые изнашиваемые узлы (колена и сектора) на футерованные аналоги, а старые квадратные трубы из черной стали постепенно менять на круглые оцинкованные с использованием переходников.

Нет необходимости сносить всю систему целиком. Можно составить карту износа и менять элементы поэтапно. Установка переходов с квадрата на круг позволяет интегрировать современные комплектующие в старую советскую инфраструктуру. Добавление хотя бы одного гасителя скорости перед сушилкой сразу даст видимый экономический эффект за счет снижения процента колотого зерна, что быстро окупит затраты на реконструкцию.
