Нержавіюча заглушка приварна: погляд інженера з 20-річним досвідом
Коли в трубопроводі потрібно «поставити крапку», у справу йде нержавіюча заглушка приварна. Здається, деталь найпростіша — шматок металу, що закриває кінець труби.
Але на практиці саме такі «дрібниці» часто рятують обладнання від аварій, а виробництво — від дорогих простоїв.
За свою практику в харчовій промисловості та роботі з нержавіючим металопрокатом я бачив десятки випадків, коли правильно підібрана заглушка визначала безпеку та довговічність усієї системи. Якщо ви думаєте, що це «просто кришка» — мушу вас розчарувати. Тут є і металургія, і інженерні розрахунки, і монтажні нюанси, які новачки часто упускають.
Що таке нержавіюча заглушка приварна

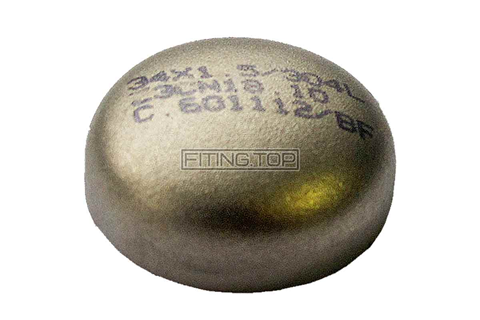

В основі — кругла деталь, найчастіше у вигляді сферичного або плоского диска з відбортовкою, виготовлена з корозійностійкої сталі (AISI 304, AISI 316, рідше AISI 321 чи AISI 310). Її завдання — герметично перекрити кінець трубопроводу. Приварна вона називається тому, що встановлюється методом зварювання — а це означає, що після монтажу зняти її без різання труби вже неможливо.
У промисловості такі заглушки застосовують скрізь, де потрібна абсолютна герметичність: від пивоварних цехів до молочних заводів, від хімічного виробництва до фармацевтики. У харчовій галузі це особливо актуально — жодних різьбових з’єднань, які можуть стати місцем накопичення бактерій, отже, мінімум ризиків для якості продукту.
Чому нержавійка, а не вуглецева сталь
Початківці інженери, особливо в умовах, менш вимогливих до корозійної стійкості, часто запитують: навіщо переплачувати за нержавіючу заглушку приварну, якщо є дешевші сталеві? На папері все просто: вуглецева сталь дешевша, але в реальності — це прямий шлях до ремонту через рік-два.
Реальний випадок: на одному молочному заводі вирішили зекономити й поставили заглушки з вуглецевої сталі з цинкуванням. Через пів року в зоні CIP-мийки (де висока температура й агресивне середовище мийних розчинів) покриття почало відшаровуватися, а під ним розвинулася активна корозія. Врешті довелося міняти цілу ділянку трубопроводу, бо під час різання виявили глибокі раковини.
Нержавійка AISI 304 або 316 в таких умовах служить десятиліттями. Так, ціна вища, але в харчовому й хімічному виробництві це не витрати, а інвестиції.
Марки сталей та їхні особливості
AISI 304 — «робоча конячка» харчової промисловості. Легко зварюється, стійка до більшості середовищ, підходить для води, молока, пива. Але при контакті з хлорвмісними мийними засобами потребує обережності.
AISI 316 — містить молібден, що значно підвищує стійкість до корозії в агресивних середовищах, включаючи солону воду й кислоти. У пивоварінні та виноробстві такі заглушки часто ставлять на лініях, де працюють з кислими суслами.
AISI 321 — стабілізована титаном сталь, краще витримує високі температури. Застосовується у паропроводах і системах нагріву.
AISI 310 — жаростійка сталь для екстремальних температур. Для харчової галузі майже надлишкова, але у термообробці та хімії — незамінна.
Конструкція та стандарти
Хоча в побуті всі такі деталі називають просто «заглушками», за стандартами існує кілька типів. Наприклад, за ГОСТ 17379–2001 є заглушки еліптичні, плоскі та сферичні. Еліптична — найпопулярніша, бо поєднує міцність із мінімальною товщиною металу при заданому тиску.
У харчовому обладнанні часто використовують заглушки, що відповідають DIN 28011 (еліптичні днища) і DIN 28013 (торосферичні днища). Їхня форма важлива: чим плавніший перехід від труби до заглушки, тим менше напружень у металі при тиску та температурних коливаннях.
Монтаж: типові помилки новачків
Приварювання заглушки — це не просто «прихопив і обварив». Якщо йдеться про харчову або хімічну лінію, шов має бути проварений ідеально по всьому периметру, без пор і напливів. Усередині труби шов шліфують і полірують, щоб виключити місця накопичення продукту або бактерій.
Я бачив, як недосвідчений зварювальник, не знаючи про санітарні вимоги, залишив у шві невелику западину. У результаті під час наступної CIP-мийки з неї вимилися залишки закваски, які почали бродити, зіпсувавши партію продукції. Після цього замовник запровадив обов’язкову відеоінспекцію всіх швів ендоскопом.
Де застосовуються нержавіючі заглушки приварні
- Пивоварні виробництва — перекриття тимчасово неробочих відводів у ЦКТ і трубопроводах, ізоляція технологічних ліній.
- Молочні заводи — закриття ліній пастеризації, CIP-контурів, резервних трубопроводів.
- Хімічна промисловість — герметизація труб, що працюють із кислотами, лугами, розчинниками.
- Фармацевтика — абсолютна чистота та стерильність.
- Суднобудування — морська вода вимагає AISI 316 або вищих марок.
Особистий досвід: «заглушка як страховка»
Був у нас проєкт модернізації лінії розливу пива. Потрібно було тимчасово вивести з роботи одну ділянку трубопроводу. Вирішили поставити приварну заглушку, хоча можна було закрити кламповою. Але ми розуміли: при високому тиску газу й постійних промивках різьбові та знімні з’єднання — це ризик.
У результаті ця «тимчасова» заглушка простояла… вісім років. Зняли її лише тоді, коли лінію вже змінювали повністю. І що характерно — метал, шов і внутрішня поверхня виглядали як нові.
Переваги та недоліки
Переваги:
- Абсолютна герметичність.
- Висока механічна міцність.
- Довговічність в агресивних середовищах.
- Відсутність обслуговуваних ущільнень.
Недоліки:
- Неможливо зняти без різання.
- Потребує кваліфікованого зварювання.
- У разі помилки монтаж складніший.
Висновок
Нержавіюча заглушка приварна — маленька деталь, яка здатна врятувати великі проєкти. У роботі інженера такі рішення часто залишаються «за кадром», але саме вони визначають надійність і довговічність обладнання.
Якщо ви проєктуєте або обслуговуєте трубопроводи — ставтеся до вибору заглушок так само уважно, як і до підбору насосів чи теплообмінників. І пам’ятайте: правильний метал, якісне зварювання та увага до дрібниць — запорука того, що про заглушку ви згадаєте лише тоді, коли будете розбирати лінію через багато років.
Більш детальну інформацію ви можете знайти на сайті https://fiting.top/ — постачальник деталей із нержавіючої сталі AISI304 та AISI 316.
